Co to jest zawór przełączający 3-drogowy?
Zawór przełączający 3-drogowy odgrywa kluczową rolę w automatyce systemów grzewczych, chłodzących oraz w instalacjach ciepłej wody użytkowej. Jego podstawowa funkcja polega na regulacji kierunku przepływu medium, takiego jak woda czy mieszanka wody z glikolem, pomiędzy różnymi elementami instalacji. Tego rodzaju zawór, znany również jako zawór strefowy, umożliwia efektywną automatyzację pracy systemu, co jest niezbędne w instalacjach, w których zachodzi potrzeba przełączania obiegu grzewczego; doskonałym przykładem są tutaj grzejniki oraz zasobniki ciepłej wody.
Dzięki swojej kompaktowej budowie, montaż zaworu 3-drogowego jest z reguły prosty i intuicyjny. System CLIP, który jest z nim kompatybilny, pozwala na szybkie i wygodne mocowanie siłownika, co znacząco skraca czas potrzebny na instalację oraz zwiększa niezawodność całego układu. W związku z tym, ten rodzaj zaworu znajduje szerokie zastosowanie w różnych systemach, które wymagają elastyczności w zarządzaniu przepływem.
W kontekście zastosowań przemysłowych i domowych, zawór 3-drogowy ma fundamentalne znaczenie dla efektywnego gospodarowania energią oraz zapewnienia komfortu cieplnego. Jego odpowiednia budowa i zasady działania mają istotny wpływ na efektywność systemów grzewczych i chłodzących. Dlatego warto zrozumieć, jak działa ten element, co pomoże w skutecznym projektowaniu i eksploatacji instalacji.
Jak działa zawór przełączający 3-drogowy?
Zawór przełączający 3-drogowy ma za zadanie kierować przepływem medium w systemie. Po odebraniu sygnału 2-punktowego (SPST) z termostatu lub sterownika, siłownik obraca element przełączający, co skutkuje kierowaniem medium do jednego z dwóch wyjść. W sytuacji braku sygnału, zawór zazwyczaj pozostaje w pozycji domyślnej, jednakże ma zdolność do przełączenia się na drugą pozycję.
Proces ten zajmuje zaledwie około 8 sekund, co umożliwia systemowi szybką reakcję w obliczu zmieniającego się zapotrzebowania na ciepło lub chłód. Ponadto, niektóre siłowniki są wyposażone w zabezpieczenia przeciwdziałające blokowaniu, co znacząco podnosi ich niezawodność oraz wydłuża trwałość.
Zawory 3-drogowe znajdują zastosowanie w różnych systemach, takich jak:
- instalacje grzewcze,
- instalacje chłodzące.
Ich obecność przyczynia się do oszczędności energii oraz zwiększenia komfortu użytkowników.
Jakie są funkcje zaworu strefowego 3-drogowego?
Zawór strefowy 3-drogowy to niezwykle istotny element w systemach grzewczych, chłodniczych oraz przy podgrzewaniu wody użytkowej. Jego podstawową funkcją jest kontrolowanie przepływu medium, co umożliwia dostosowanie temperatury w różnych częściach budynku. Współczesne wymagania związane z oszczędnością energii stają się coraz bardziej aktualne, zwłaszcza w obliczu rosnących kosztów eksploatacji systemów grzewczych.
Dzięki zastosowaniu zaworu można skutecznie kierować ciepło w stronę poszczególnych pomieszczeń, co daje możliwość odpowiedniego dostosowania warunków do ich specyficznych potrzeb. Na przykład, w przypadku ogrzewania podłogowego, zawór strefowy pozwala:
- priorytetowo ogrzewać podłogi w wybranych strefach,
- znacząco podnosić komfort życia użytkowników.
Co więcej, automatyzacja procesu działania instalacji sprawia, że regulacja parametrów systemu staje się prostsza i wygodniejsza. Można to osiągnąć poprzez odpowiednie sterowanie zaworem, wykorzystując termostaty lub centralne jednostki sterujące. Taki sposób zarządzania ciepłem w budynku prowadzi do efektywnego wykorzystania energii i jej oszczędności.
W kontekście pracy z pompą ciepła, zawór strefowy 3-drogowy odgrywa kluczową rolę w optymalizacji jej działania, co ma bezpośredni wpływ na zmniejszenie zużycia energii oraz zwiększenie efektywności energetycznej całego systemu.

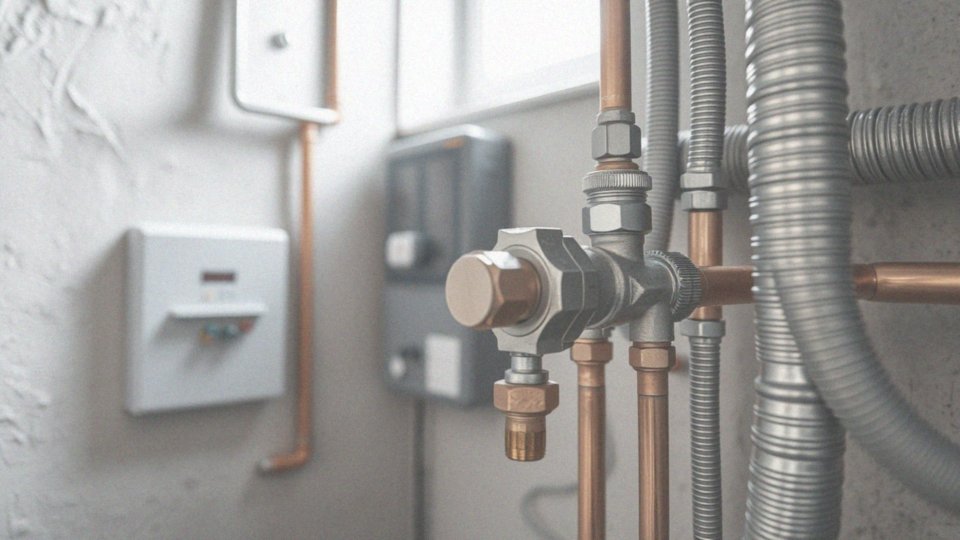

W jakich instalacjach stosuje się zawór 3-drogowy przełączający?
Zawór 3-drogowy przełączający ma szerokie spectrum zastosowań w różnych systemach. Jego kluczową rolą jest umożliwienie zmiany kierunku przepływu medium pomiędzy dwoma odrębnymi obiegami. Przykłady zastosowań to:
- regulacja pracy zasobników ciepłej wody użytkowej (C.W.U.) w instalacjach centralnego ogrzewania (C.O.),
- kierowanie ciepłej wody do grzejników i różnych stref w budynku w ciepłownictwie,
- zapewnienie równomiernego rozprowadzenia chłodzenia w systemach chłodniczych,
- skierowanie ciepła z paneli fotowoltaicznych do budynków lub magazynów energii w instalacjach solarnych,
- regulacja przepływu medium w systemach geotermalnych oraz w kontekście pomp ciepła.
W grupach pompowych, rozdzielaczach oraz zestawach hydraulicznych ten typ zaworu precyzyjnie reguluje przepływ medium, co jest niezbędne dla stabilności całego systemu. Należy również wspomnieć o roli w zbiornikach buforowych oraz dogrzewaczach przepływowych, które zwiększają komfort użytkowania oraz poprawiają efektywność całej instalacji.
Jakie materiały są używane do budowy zaworu przełączającego 3-drogowego?
Zawór przełączający 3-drogowy to niezwykle precyzyjny element, który wymaga zastosowania odpowiednich materiałów, aby zapewnić jego długotrwałą niezawodność w różnych warunkach eksploatacji. Korpus tego zaworu często wykonany jest z mosiądzu, co gwarantuje doskonałą odporność na korozję oraz na działanie różnych mediów, takich jak:
- woda,
- mieszaniny z glikolem.
Co więcej, elementy wewnętrzne, w tym kluczowy element przełączający, są zazwyczaj produkowane z zaawansowanych tworzyw sztucznych, jak na przykład:
- PPS (siarczek polifenylenu),
- PTFE (politetrafluoroetylen).
Te materiały charakteryzują się niskim współczynnikiem tarcia oraz wysoką odpornością chemiczną, co ma ogromne znaczenie w aplikacjach przemysłowych oraz w nowoczesnych systemach grzewczych. Uszczelnienia stosowane w zaworach 3-drogowych są realizowane z elastycznych materiałów, takich jak:
- guma EPDM,
- tworzywo PA 66+.
Guma EPDM skutecznie zapewnia szczelność połączeń. Ponadto, obudowa siłownika zazwyczaj wytwarzana jest z tworzywa PA 66+, które wyróżnia się wysoką odpornością na wysokie temperatury oraz doskonałą wytrzymałością. Dzięki zastosowaniu tych nowoczesnych materiałów, zawory te mogą być użytkowane przez długi czas, co znacznie minimalizuje ryzyko wycieków. Tego typu rozwiązania są kluczowe dla efektywności i bezpieczeństwa całego systemu.
Jak zainstalować zawór przełączający 3-drogowy w systemie?
Montaż 3-drogowego zaworu przełączającego wymaga precyzyjnego podejścia, aby działał on bez zarzutów. Na początek niezbędne jest:
- odłączenie zasilania,
- zredukowanie ciśnienia w instalacji,
- wytypowanie odpowiedniego miejsca do montażu, kierując się oznaczeniami wskazującymi kierunek przepływu medium na korpusie zaworu,
- przymocowanie zaworu, używając przyłączy gwintowanych G1″,
- dokręcanie z odpowiednim momentem, co pozwoli na osiągnięcie szczelności,
- poprawne umiejscowienie siłownika z wykorzystaniem systemu CLIP lub innego mechanizmu, zgodnie z wytycznymi producenta,
- sprawdzenie szczelności połączeń oraz poprawności funkcjonowania całego układu.
Aby uniknąć późniejszych problemów, warto także przeprowadzić odpowietrzenie zaworu. Dobrze jest pamiętać o zapewnieniu łatwego dostępu do niego, co znacznie ułatwi przyszłą konserwację oraz ewentualną wymianę. Przestrzegając tych wskazówek, można efektywnie zastosować 3-drogowy zawór w różnorodnych systemach, takich jak instalacje grzewcze, chłodnicze, pompy ciepła czy systemy solarne.

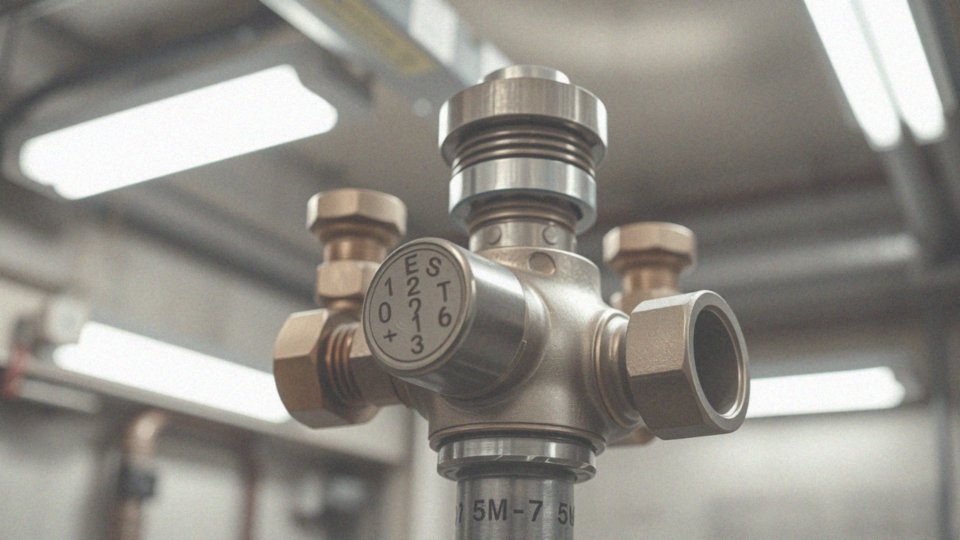

Jakie są dane techniczne zaworu przełączającego 3-drogowego?
Dane techniczne dotyczące zaworu przełączającego 3-drogowego obejmują istotne parametry, które warto przyswoić. Na początku, kluczowym wskaźnikiem jest średnica nominalna (DN). Można spotkać różne rozmiary, takie jak:
- DN20,
- DN25,
- DN32.
Innym istotnym aspektem jest wartość Kvs, która określa przepustowość zaworu – przykładowo Kvs wynosi 8 m³/h. Zawory te są projektowane z uwzględnieniem nominalnego ciśnienia, zazwyczaj PN10. Dodatkowo, maksymalna temperatura medium osiąga na ogół 80°C. Większość modeli zasilana jest napięciem 230V AC, a czas przełączenia trwa blisko 8 sekund. Sygnał sterujący często przyjmuje formę prostego systemu przełączającego SPST, co zdecydowanie ułatwia kontrolę nad przepływem medium.
W dokumentacji technicznej znajdują się również wymiary poszczególnych zaworów i siłowników, co ma kluczowe znaczenie przy wyborze najlepszego modelu do konkretnej instalacji. Ważne jest także, aby zwrócić uwagę na materiały użyte w budowie tych urządzeń, ponieważ wpływają one na ich trwałość i niezawodność w trakcie eksploatacji.
Jakie są maksymalne parametry pracy zaworu 3-drogowego?
Maksymalne parametry pracy zaworu 3-drogowego odgrywają kluczową rolę w jego efektywności. Zazwyczaj maksymalne ciśnienie robocze sięga 10 bar, co odpowiada klasie PN10. W przypadku temperatury medium, przy odpowiedniej konstrukcji, można osiągnąć nawet 80°C.
Istotne jest również, aby stężenie glikolu w mieszance z wodą nie przekraczało 50%. Inny ważny wskaźnik to maksymalny dopuszczalny spadek ciśnienia, który nie powinien wynosić więcej niż 1 bar. Przestrzeganie tych zasad jest niezbędne, aby nie doszło do uszkodzenia zaworu i aby zapewnić jego długotrwałą niezawodność.
Szczegółowe dane dotyczące tych parametrów można znaleźć w karcie katalogowej oraz w instrukcji obsługi, które zawierają nie tylko aspekty techniczne, ale także praktyczne wskazówki dotyczące użytkowania i konserwacji urządzenia.
Jak wygląda czas przełączenia zaworu 3-drogowego?
Czas przełączenia zaworu 3-drogowego to istotny element, który wpływa na prędkość zmiany kierunku przepływu medium z jednego wyjścia na drugie. Zazwyczaj wynosi on około 8 sekund, co umożliwia systemom grzewczym i chłodzącym szybką reakcję na zmieniające się potrzeby użytkowników. Krótszy czas reakcji nie tylko redukuje straty energii, ale również podnosi komfort cieplny.
Ta kwestia staje się niezwykle ważna w nowoczesnych rozwiązaniach, gdzie możliwość zmniejszenia czasu przełączenia zwiększa efektywność całego układu. Odpowiednie parametry odgrywają kluczową rolę zarówno w procesie projektowania, jak i eksploatacji systemów, a także mogą być uwzględnione w dokumentacji technicznej zaworu. Nowoczesne technologie oraz automatyzacja instalacji sprzyjają oszczędności energii, co jest niezwykle istotne w obliczu współczesnych norm efektywności energetycznej.
Jakie sygnały sterują pracą zaworu przełączającego?
Zawór przełączający 3-drogowy funkcjonuje dzięki sygnałowi 2-punktowemu (SPST), który pochodzi z termostatu, regulatora lub innego urządzenia sterującego temperaturą. Informuje on zawór o potrzebie zmiany pozycji, co umożliwia przełączanie przepływu medium pomiędzy dwoma wyjściami. System oparty na dwóch stanach – otwartym lub zamkniętym – pozwala na efektywne zarządzanie przepływem.
W niektórych zastosowaniach zawory te obsługiwane są również przez sygnały PWM (modulacja szerokości impulsu), co zwiększa dokładność sterowania i jest szczególnie przydatne w bardziej złożonych systemach. Automatyzacja zaworów 3-drogowych znacząco podnosi komfort oraz efektywność zarówno systemów grzewczych, jak i chłodzących. Sygnały z urządzeń kontrolnych są niezwykle istotne dla prawidłowego działania tych systemów, co prowadzi do oszczędności energii i pozwala dostosować temperaturę do indywidualnych potrzeb użytkowników.
Jakie są różnice między zaworem przełączającym a innymi rodzajami zaworów?
Zawór przełączający 3-drogowy to urządzenie o wyjątkowych właściwościach, które odróżniają je od innych typów zaworów, takich jak kulowe czy grzybkowe. Jego podstawową funkcją jest umożliwienie zmiany kierunku przepływu medium pomiędzy dwoma obiegami. Dzięki tej funkcji, odgrywa kluczową rolę w systemach wymagających przełączania przepływu, idealnie sprawdzając się w instalacjach grzewczych i chłodniczych.
W przeciwieństwie do zaworów kulowych, które głównie służą do zatrzymywania przepływu i mają prostą konstrukcję z dwiema pozycjami – otwartą i zamkniętą, zawory grzybkowe są zaprojektowane do precyzyjnej regulacji przepływu, wykorzystując grzybkowy element do kontrolowania medium. Zawory mieszające natomiast łączą dwa różne strumienie medium, aby uzyskać pożądaną temperaturę, co czyni je innymi niż zawory przełączające.
Warto również zaznaczyć, że zawór przełączający często działa w sposób automatyczny. Posiada on sygnał elektroniczny lub pneumatyczny, co znacząco zwiększa jego efektywność. W odróżnieniu od innych zaworów, które zazwyczaj wymagają ręcznego sterowania, taki system pozwala na szybką reakcję w odpowiedzi na zmiany temperatury, co z kolei podnosi efektywność całej instalacji.
Dla prawidłowego funkcjonowania zaworu przełączającego kluczowe są sygnały sterujące, takie jak sygnał 2-punktowy. Jego zdolność do zmiany kierunku przepływu wyróżnia go na tle zaworów koncentrujących się na zatykaniu lub regulacji przepływu.
Jakie są opinie użytkowników o zaworze 3-drogowym przełączającym?
Opinie na temat zaworu 3-drogowego przełączającego są zróżnicowane, a każdy użytkownik zwraca uwagę na inne cechy. Wiele osób akcentuje jego niezawodność oraz trwałość, co znacząco podnosi jego wartość w kontekście zastosowań w systemach grzewczych i chłodniczych. Prosty proces montażu to dodatkowy atut, który jest szczególnie ważny dla techników.
- wysoka ocena czasu przełączania, zazwyczaj wynoszącego 8 sekund,
- niski hałas w trakcie pracy,
- wartość inwestycji w modele od renomowanych producentów.
Choć niektórzy zwracają uwagę na wyższe koszty zakupu, wielu uważa, że warto zainwestować w te urządzenia. Ich dłuższa żywotność oraz niezawodność często rekompensują początkowe wydatki. Użytkownicy chętnie dzielą się swoimi doświadczeniami z poszczególnymi modelami, co stanowi cenną wiedzę dla potencjalnych nabywców. Dlatego warto dokładnie przeszukać fora internetowe oraz recenzje, aby lepiej dostosować wybór zaworu do indywidualnych potrzeb i oczekiwań.
